ایسیو یا واحد کنترل الکترونیکی (ECU) خودرو از ده ها قطعه الکترونیکی تشکیل شده که هر کدام وظیفه مشخصی بر عهده دارند. در قلب این برد، چند خانواده آی سی وجود دارد که عملکرد صحیح موتور، سیستم سوخت رسانی و ارتباط با سایر واحدهای کنترل خودرو را تضمین می کنند. اگر با آی سی خودرو و نقش کلیدی آن در عملکرد خودرو آشنا هستید، این مطلب یک قدم جلوتر می رود و به معرفی پرکاربردترین انواع آی سی های به کار رفته در ایسیو می پردازد.
چرا شناخت آی سی های ایسیو اهمیت دارد؟
در تعمیرات تخصصی ایسیو، تشخیص دقیق نوع آی سی معیوب و جایگزینی آن با نمونه اصلی یا معادل، تفاوت میان تعمیر موفق و آسیب بیشتر به برد است. شناخت این تراشه ها همچنین به تعمیرکاران کمک می کند تا نقشه مدار را سریع تر بخوانند و منبع خرابی را با دقت بیشتری پیدا کنند.

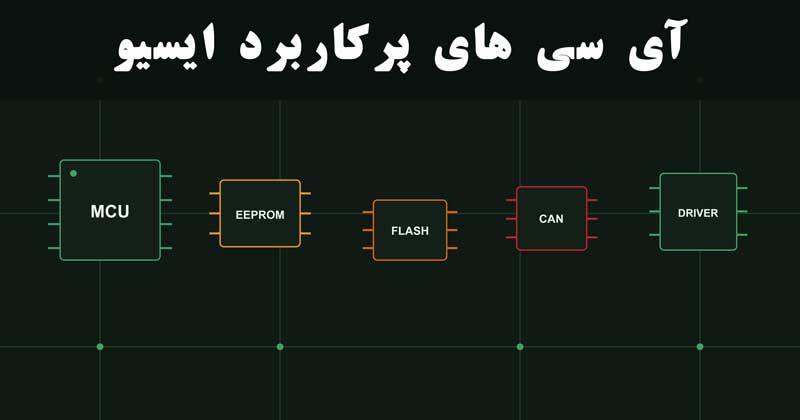

انواع آی سی های پرکاربرد در ایسیو
۱. آی سی میکروکنترلر (Microcontroller IC)
میکروکنترلر مغز اصلی ایسیو محسوب می شود. این آی سی داده های دریافتی از سنسورهای مختلف خودرو را پردازش کرده و بر اساس برنامه ذخیره شده، فرمان های لازم را به اکچویتورها (مانند انژکتورها و کویل ها) صادر می کند. خرابی این آی سی معمولا به معنای از کار افتادن کامل ایسیو است.
۲. آی سی حافظه EEPROM
آی سی ایپرام اطلاعات قابل بازنویسی مانند کدهای ایموبیلایزر، تنظیمات کارخانه ای و پارامترهای یادگیری شده موتور را نگهداری می کند. بسیاری از مشکلات استارت نخوردن یا قفل شدن ایسیو، به خرابی یا خالی شدن اطلاعات همین آی سی برمی گردد.
۳. آی سی حافظه فلش (Flash IC)
حافظه فلش برنامه اصلی (فریمور) ایسیو را در خود ذخیره می کند. برخلاف EEPROM که داده های متغیر را نگه می دارد، فلش معمولا حاوی کد نرم افزاری ثابت خودرو است و در فرایندهایی مانند چیپ تیونینگ نیز نقش مهمی دارد.
۴. آی سی درایور انژکتور (Injector Driver IC)
این دسته از آی سی ها مسئول کنترل دقیق زمان و مدت باز و بسته شدن انژکتورهای سوخت هستند. با توجه به جریان بالایی که از این آی سی عبور می کند، درایورهای انژکتور یکی از پرتکرارترین قطعات معیوب در تعمیر ایسیو به شمار می روند.
۵. آی سی رگولاتور ولتاژ (Voltage Regulator IC)
رگولاتور وظیفه دارد ولتاژ ورودی از باتری خودرو را به سطح پایدار و مناسب برای تغذیه سایر آی سی های حساس روی برد تبدیل کند. نوسانات برق خودرو یا اتصالی در سیم کشی، از عوامل اصلی آسیب دیدن این آی سی است.
۶. آی سی ترنسیور شبکه CAN (CAN Transceiver IC)
در خودروهای مدرن، ایسیو موتور باید با سایر واحدهای کنترلی مانند گیربکس، ABS و کیلومتر شمار از طریق شبکه CAN در ارتباط باشد. آی سی ترنسیور CAN این ارتباط را برقرار می کند و خرابی آن معمولا با ثبت خطاهای ارتباطی (Communication Error) در دیاگ همراه است.
۷. آی سی درایور موتور و رله (Motor / Relay Driver IC)
این آی سی ها فرمان های خروجی ایسیو را برای کنترل موتورهای الکتریکی مانند موتور دریچه گاز (Throttle Body) یا فعال سازی رله های اصلی تقویت می کنند.
علائم رایج خرابی آی سی های ایسیو
خرابی هر کدام از این آی سی ها معمولا نشانه های خاص خود را دارد؛ از روشن نشدن چراغ چک تا استارت نخوردن کامل خودرو. برای بررسی کامل این نشانه ها و نحوه تشخیص آن ها پیش از اقدام به تعمیر، پیشنهاد می کنیم مطلب علائم خرابی ECU خودرو را نیز مطالعه کنید.
خرید آی سی و ایسیو اورجینال
برای اطمینان از سلامت تعمیر، استفاده از آی سی اصلی و تست شده اهمیت زیادی دارد. می توانید انواع آی سی خودرو و همچنین ایسیو اورجینال را از فروشگاه کارهمراه تهیه کنید.
سوالات متداول
پرکاربردترین آی سی در خرابی ایسیو کدام است؟
در بیشتر موارد مراجعه شده برای تعمیر، آی سی های درایور انژکتور و رگولاتور ولتاژ به دلیل قرار گرفتن مستقیم در مسیر جریان بالا، بیشترین آمار خرابی را دارند.
آیا می توان آی سی ایسیو را با نمونه غیر اصلی تعویض کرد؟
در صورت نبود آی سی اصلی، معمولا از معادل های استاندارد با مشخصات فنی یکسان استفاده می شود، اما برای پایداری بلندمدت ایسیو، استفاده از قطعه اصلی توصیه می شود.
خرابی آی سی حافظه چه تفاوتی با خرابی میکروکنترلر دارد؟
خرابی حافظه (EEPROM یا فلش) معمولا با از دست رفتن اطلاعات یا کدینگ همراه است، در حالی که خرابی میکروکنترلر اغلب باعث از کار افتادن کامل و بدون پاسخ شدن ایسیو می شود.
شناخت دقیق آی سی های پرکاربرد ایسیو، اولین قدم برای تعمیر اصولی و پیشگیری از آسیب های بیشتر به برد است. با انتخاب قطعه مناسب و اصل، می توان عمر ایسیو را به طور قابل توجهی افزایش داد.
